Schema Electronique Micro Espion FM : 88-108 MHz


Ce petit montage  simple qui vous permettra d’écouter sur la bande FM (88-108 MHz) tout ce qui se déroule dans son entourage  de façon très claire et précise.





















FONCTIONNEMENT DE L'ÉMETTEUR  FM :
Le montage est construit a base d’un oscillateur de type COLPITTS que vient moduler un micro électret.
Le transistor T1 (BC550) sert à la fois d’amplificateur de signal BF et d’oscillateur HF.
La fréquence d’émission est ajustable grâce à C4 (2 à 22 pF) qui permet de caler l’émetteur à l’endroit désiré sur la bande FM.
Fig.1 Schéma électronique du montage



Fig.2  circuit imprimé à l’échelle 1 vu côté cuivre du montage

LE MONTAGE
souder  les résistances, les condensateurs (sauf l’ajustable qui sera monté en dernier avec le micro électret), la self et le transistor.

*L1 est constituée de 6 spires de fil de cuivre émaillé de 7/10ème de mm bobinés sur une queue de forêt de 4mm.

La self L1 doit être réalisée avec un soin tout particulier sous peine de mauvais fonctionnement du montage. (Impossibilité de se caler dans la bande FM).

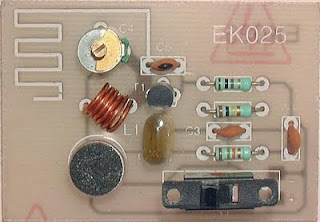

Fig.3 Schéma d’implantation des composantes


Le volume  du montage permet selon votre choix d’être installé dans un boîtier contenant la pile ou d’être dissimulé dans un petit paquet . L’interrupteur sera monté au choix sur la façade du boîtier ou à l’intérieur d’un petit paquet  par exemple.

LISTE DES COMPOSANTS
R1 = 15 kohms
R2 = 100 Kohms
R3 = 100 ohms
C1 = 100 nF milfeuil
C2 = 220 pF céramique
C3 = 220 pF céramique
C4 = 2-22 pF ajustable
C5 = 4,7 pF céramique
T1 = BC 550 NPN
L1 = Self (voir texte)
M1 = Micro électret
S1 = Inverseur unipolaire

MISE EN MARCHE
1) Régler  un récepteur FM sur une fréquence non occupée.
2) Mettre l’émetteur en marche.
3) Ajuster le condensateur C4 de façon à capter sur le récepteur le signal provenant de l’émetteur.
4) Une fois le réglage approché, affiner en jouant sur les réglages C4 et du récepteur FM afin d’avoir la meilleure qualité de son possible.

(Le réglage du récepteur peut être poussé de façon à augmenter la sensibilité pour l’écoute des sons faibles).

L’antenne a été réalisée sur le circuit imprimé, ce qui permet d’éviter de perturber l’oscillateur.

Nous avons noté une consommation de 6,5 mA et notre essai nous a permis de déterminer une portée à vue de l’ordre d’une centaine de mètres.
